Configuration de switch

Les switch HP / Aruba sont des commutateurs administrable souvent uniquement via leur interface Http ou Https et la CLI est plutot réserver au Switch L3 ou avec plus de fonctionnalités avec la Gamme Hpe ou les switch onéreux Aruba

Dans mon Cas il faut remplir les informations de base dans setup Network Ip de l’interface de management du switch masque passerelle Vlan management et SNMP Communauté

Dans Status -> stysteme description le nom du Switch

Et enfin la partie Vlan

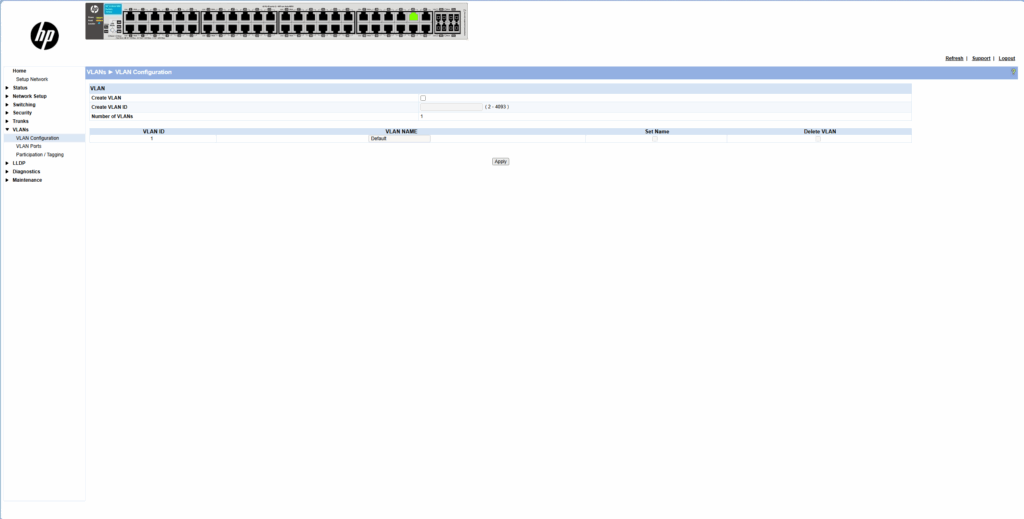

Ensuite il suffit de crée les vlan avec le VID et le nom Associé

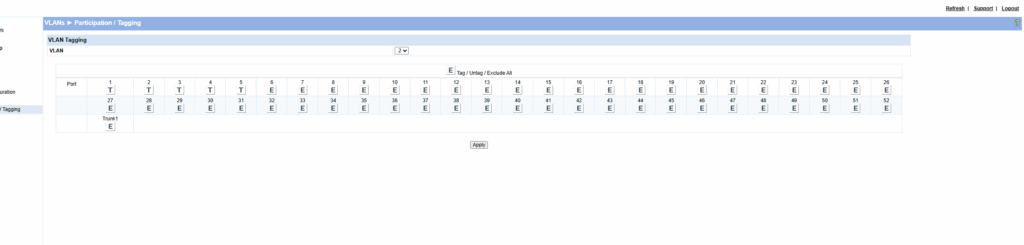

Puis de les Tagger ou non

c’est la plus grosse différence avec les switch Cisco

Vlan Untagged correspond au Vlan accès chez cisco ou les trames sont envoyés sans tag et directement visible par le périphérique

Vlan Tagged la trames est tagger et cela est utiliser pour la VOIP par exemple ou pour faire l’équivalent du TRUNK chez Cisco (le Vlan untagged entre les 2 Switch servira de Vlan Natif)

Exclu le vlan n’est accessible par aucun moyen

et Le TRK ou trunk group est l’équivalent de l’Etherchanel chez Cisco et utiliser le protocole LACP pour agréger plusieurs liens physique en un lien Logique
